簡介:
凍干機,全名是冷凍干燥機,也叫做冷凍式干燥機,以它的應用來分,可以分為實驗室和工業兩個領域。
一.主要特點:
- 原位預凍干燥;
- 專用導熱油加熱,控溫精度高,擱板溫差≤1℃,干燥效果均勻;
- 擱板溫度可調、可控生產工藝;
- 可儲存5個程序,每個程序可設36段,冷凍干燥機在運行過程中可修改程序參數,并在線記錄真空干燥曲線及數據;
- 觸摸屏,PLC控制,可設置開機密碼,顯示干燥曲線;
- 方形托盤不易變形,易于操作,便于清洗;
- 配置充氣閥,可充干燥惰性氣體;
- 干燥室采用高透光無色透明有機玻璃門,在操作過程中能清晰觀察物料的變化過程;
二.技術參數:
凍干機型號 |
TF-SFD-3壓蓋PLC |
機械性能 |
|
板層有效面積 |
0.3㎡ |
冷阱凝冰能力 |
5kg |
最低溫度 |
≦-70℃ |
冷凝器降溫速率 從+20℃到-40℃ |
≦15分鐘 |
板層溫度范圍 |
-50~+80℃ |
板層冷卻速率 從+20℃到-40℃ |
≦60分鐘(空載) |
板層升溫速率 從-40℃到+20℃ |
≦60分鐘(空載) |
抽氣速率: 從大氣壓抽至10pa |
≦15分鐘(空載) |
凍干箱極限真空 |
≦5pa(空載) |
操作界面 |
手動+自動 |
界面操作實現 |
各功能一鍵式操作 |
裝瓶能力(約) |
OD 16mm 1200支 |
OD 22mm 620支 |
|
盤裝液體 |
Max 3L |
|
液壓壓塞系統 |
油缸 |
上海 SW-FA-40/18-200 |
液壓單元 |
0.75KW 上海 |
液壓油 |
46#抗磨液壓油 |
壓塞壓力 |
0~1噸可調 |
技術優勢 |
|
1 |
友善的人機界面具有各種部件、閥門工作狀態及溫度、真空度參數顯示; |
2 |
“配方管理”可設置數條凍干工藝曲線; |
3 |
“冷凍干燥”自動過程有階段顯示功能,并可任意跳段; |
4 |
“冷凍干燥”過程中可對配方進行隨時調整; |
5 |
具有數據、曲線兩種記錄功能,可根據批號隨時調用或打??; |
控制系統 |
上海拓紛TF-HOS-V1 |
|
尺寸和重量 |
整機結構 |
真空泵外置 |
凍干機參考尺寸 |
1150*1200*1750mm 包括壓蓋油缸,高度約2200mm |
重量(約) |
550kg |
|
電力供應 |
電壓 |
三相380VAC 50HZ |
裝機功率 |
6.5KW(實際功耗小于6kw) |
環境溫度 |
5~25℃ |

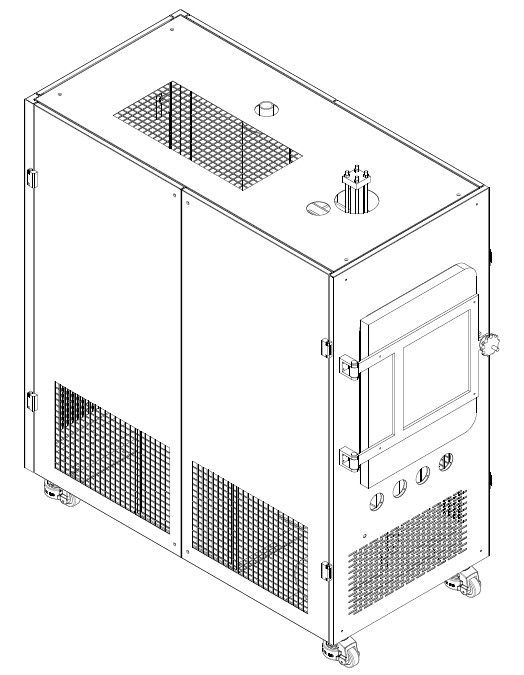

三.界面和外觀照片參考
